Радиально-поршневые и аксиально-поршневые двигатели: руководство по выбору для судов.

2026-09-03

Почему выбор поршневого двигателя важен в морских гидравлических системах

Судовой гидравлический двигатель преобразует гидравлическое давление и поток в механическое вращение, но качество этого преобразования напрямую влияет на поведение приводимого в движение оборудования. В морских условиях двигателю часто приходится передавать крутящий момент из состояния покоя, удерживать нагрузку на чрезвычайно низкой скорости или многократно менять направление вращения без создания чрезмерных ударных нагрузок на трансмиссию.

Это особенно важно в морских гидравлических приводных системах, где оборудование может подвергаться изменению натяжения троса, волновым нагрузкам, переменным нагрузкам на палубу и частым циклам запуска-остановки.

Рассмотрим швартовную лебедку. От двигателя требуется не просто вращать барабан. Он может быть должен инициировать вращение против сильно натянутого троса, поддерживать контролируемое движение при очень низкой скорости вращения барабана, а затем работать на более высокой скорости при восстановлении натянутого троса. Двигатель, который кажется подходящим только по номинальной мощности, может не обеспечивать требуемых характеристик запуска.

Аналогичная проблема возникает в кранах и оборудовании для работы с якорями. Системному проектировщику необходимо оценить несколько факторов в совокупности:

1. Требуемый пусковой и рабочий момент
2. Минимальная стабильная рабочая скорость
3. Максимальная требуемая скорость вращения
4. Требования к непрерывной и прерывистой работе
5. Доступны гидравлическое давление и расход.
6. Диапазон перемещения и управления двигателем
7. Габариты монтажа и расположение шахты
8. Устойчивость к ударным нагрузкам
9. Передаточное число механической передачи
10. Доступ для технического обслуживания внутри судна

Именно поэтому как низкоскоростные гидравлические двигатели с высоким крутящим моментом, так и высокоскоростные поршневые двигатели остаются важными в морской технике.

Поэтому выбор следует начинать с ведущего механизма, а не с каталога двигателей.

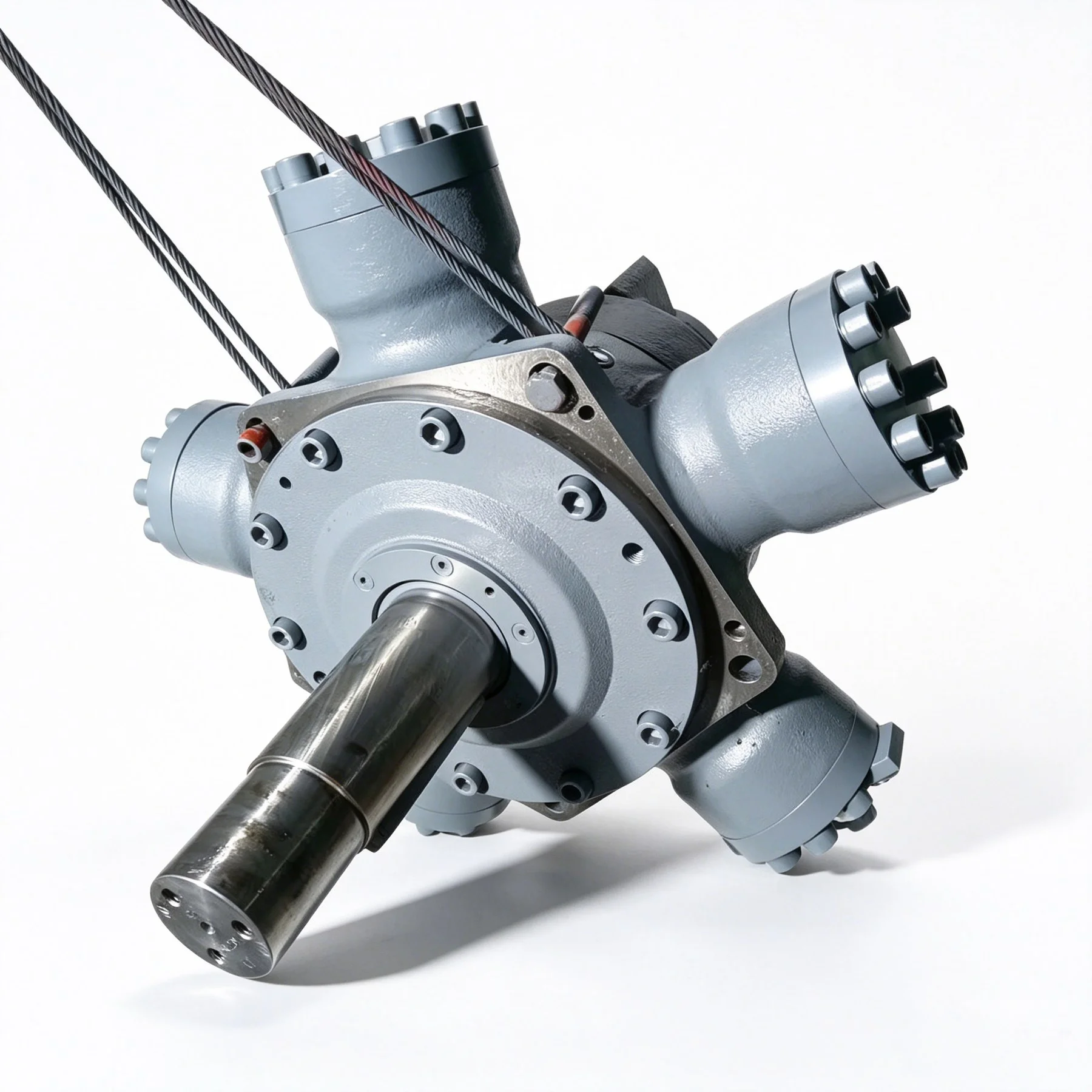

Как работают радиально-поршневые двигатели и в чем их преимущества.

В радиально-поршневом двигателе поршни расположены радиально вокруг оси привода. На поршни действует гидравлическое давление, и их движение преобразуется во вращение вала через внутренний кулачковый, эксцентриковый или кривошипный механизм двигателя в зависимости от его конструкции.

Такая геометрия особенно хорошо подходит для создания значительного крутящего момента при сравнительно низких скоростях вращения. В результате радиально-поршневые двигатели часто рассматриваются для оборудования, где гидравлический двигатель должен приводить нагрузку в движение напрямую или с минимальным дополнительным редуктором.

Одним из главных инженерных преимуществ является высокая крутящая способность на низких оборотах. Многим палубным машинам не требуются тысячи оборотов в минуту на валу двигателя. Им необходимо контролируемое движение со скоростью в десятки или сотни оборотов в минуту при значительном крутящем моменте.

Это требование часто встречается в:

• Швартовочные лебедки
• Якорные лебедки
• Шпили
• Тяжелое палубное оборудование
• Оборудование для прокладки кабелей
• Лебедки рыболовных судов
• Оборудование для погрузочно-разгрузочных работ на шельфе
• Некоторые приводы для поворота и позиционирования

Для таких механизмов использование высокомоментного радиально-поршневого двигателя может упростить компоновку трансмиссии, поскольку может потребоваться меньшее механическое понижение скорости.

Ещё одной важной характеристикой является пусковой момент. Когда сильно нагруженный барабан лебедки неподвижен, гидравлический двигатель должен преодолевать как статическое механическое сопротивление, так и внешнюю нагрузку. Двигатель, хорошо работающий в номинальных условиях, но развивающий недостаточный крутящий момент при начальном движении, может привести к плохому управлению или потребовать редуктора большего размера.

Таким образом, радиальная компоновка может быть особенно полезна в тех случаях, когда требуются гидравлические двигатели с высоким пусковым моментом.

Типичные характеристики радиально-поршневого двигателя

Фактор отбора	Характеристики радиально-поршневого двигателя	Влияние морского дизайна
Рабочая скорость	Особенно подходит для низких и средних скоростей.	Отлично подходит для лебедок с прямым или низкопередаточным приводом.
Выходной крутящий момент	Высокий крутящий момент при низкой скорости вращения	Подходит для тяжелонагруженного палубного оборудования.
Начальное поведение	Высокая способность к запуску с высоким крутящим моментом	Поддерживает запуск под нагрузкой и частые остановки и запуск двигателя.
Требования к передаче	Может снизить зависимость от высоких коэффициентов снижения.	Потенциально более простой механический привод
Размер двигателя	Для некоторых мощностей размер может быть больше.	Необходимо оценить пространство для установки.
Диапазон скоростей	Особое внимание уделяется контролируемой работе на низких скоростях.	Подходит для точного управления канатом и барабаном.
Типичные области применения	Лебедки, шпили, приводы тяжелых палуб	Надежная конструкция для нагруженного морского оборудования.

Практический аспект не в том, что любая радиальная конструкция автоматически лучше подходит для тяжелых условий эксплуатации. Конструкции отдельных двигателей имеют различные характеристики давления, рабочего объема, подшипников и системы управления. Однако базовая архитектура объясняет, почему радиально-поршневая технология тесно связана с гидравлическими двигателями морских лебедок и другими низкоскоростными приводами с высокой нагрузкой.

Чем отличаются аксиально-поршневые двигатели в судовых приложениях?

В аксиально-поршневых двигателях поршни расположены приблизительно параллельно оси вала. Распространенные конструкции включают наклонную шайбу и ось с изогнутыми концами. Их относительно компактная архитектура и способность эффективно работать на высоких скоростях вращения делают их широко используемыми в мобильных, промышленных и морских гидравлических системах.

Серия осевых двигателей может быть особенно привлекательна в случаях, когда доступный монтажный объем ограничен или когда приводное оборудование спроектировано с учетом более высокой скорости вращения двигателя и механического редуктора.

По сравнению со многими радиально-поршневыми конструкциями, аксиально-поршневые двигатели, как правило, обеспечивают благоприятное соотношение мощности к весу и компактные размеры. Это может иметь большое значение на борту судов, поскольку гидравлические компоненты конкурируют за пространство с трубопроводами, электродвигателями, редукторами, конструктивными элементами и доступом для технического обслуживания.

Таким образом, компактный аксиально-поршневой гидравлический двигатель может стать практичным выбором для следующих целей:

• Приводы кранов
• Механизмы поворота
• Вспомогательные приводы, связанные с двигателем
• Насосы и вспомогательное вращающееся оборудование
• Компактные силовые агрегаты для лебедок
• Оборудование, требующее более высокой скорости вращения.
• Применение планетарных редукторов

Технология аксиально-поршневого привода также часто используется в конфигурациях с изменяемым рабочим объемом. В зависимости от конструкции двигателя и гидравлической схемы, изменение рабочего объема может обеспечить более широкий диапазон рабочих режимов между режимами с высоким крутящим моментом и режимами высоких скоростей.

Это особенно важно в тех случаях, когда приводное оборудование должно выполнять два существенно разных движения. Например, палубный кран может нуждаться в контролируемом движении с высоким крутящим моментом при перемещении груза, но в более быстром движении при перемещении разгруженного оборудования.

Аксиально -поршневой двигатель с регулируемым рабочим объемом может поддерживать системные архитектуры, разработанные с учетом подобной гибкости в эксплуатации.

Наличие редуктора не обязательно является недостатком. Во многих морских приводных системах сочетание компактного высокоскоростного гидравлического двигателя и правильно подобранного планетарного редуктора создает эффективный и легко монтируемый приводной агрегат.

Главный вопрос заключается в том, соответствует ли общая компоновка двигателя и трансмиссии потребностям машины лучше, чем конфигурация с прямым приводом на более низких скоростях.

Радиально-поршневые и аксиально-поршневые двигатели: ключевые различия при выборе.

Хотя обе технологии работают за счет поршневого вытеснения, их практическое поведение в гидравлической системе судна может существенно различаться.

Приведенное ниже сравнение обобщает основные инженерные соображения.

Параметр	Радиально-поршневой двигатель	Аксиально-поршневой двигатель
Возможность движения на низких скоростях	В целом отлично	В значительной степени зависит от конкретной конструкции.
Пусковой момент	Обычно очень сильный	Хорошо, но зависит от модели.
Высокоскоростная работа	Обычно это не является основным преимуществом.	В целом хорошо подходит
Плотность крутящего момента на низких скоростях	Высокий	Чаще всего полагается на скорость и пониженную передачу.
Компактная установка	Может потребоваться больше радиального пространства	Обычно благоприятный
Возможность прямого привода	Подходит для низкоскоростного оборудования.	Часто используется в сочетании с редуктором.
Доступность переменного объема перевозок	Доступно в некоторых вариантах дизайна.	Распространено во многих товарных категориях.
Применение лебедок	Идеально подходит для работы на низких скоростях с высоким крутящим моментом.	Подходит для использования в сочетании с соответствующим редуктором.
Применение кранов	Подходит для приводов с высоким крутящим моментом.	Отличный выбор для компактных редукторных приводов.
Регулирование скорости	Высокие характеристики на низких скоростях	Широкий диапазон рабочих режимов в зависимости от элементов управления.
Системная конфигурация	Может упростить механическое обжатие	Может поддерживать компактные высокоскоростные силовые установки.

Наиболее существенное различие часто обнаруживается во взаимосвязи между крутящим моментом и скоростью вращения двигателя.

Крутящий момент гидравлического двигателя тесно связан с рабочим объемом и перепадом давлений. Проще говоря, увеличение рабочего объема приводит к увеличению теоретического крутящего момента, доступного при заданном перепаде давлений. Скорость вращения двигателя, в свою очередь, сильно зависит от гидравлического потока и рабочего объема.

Для тяжелой лебедки, которая должна медленно вращаться, создавая при этом значительный крутящий момент, идеальным вариантом может стать гидравлический двигатель с радиальным поршнем большого рабочего объема.

Для компактного машинного комплекса, в конструкцию которого уже входит редуктор, более компактный и быстрый аксиально-поршневой двигатель для морских применений может обеспечить оптимальные общие характеристики установки.

Поэтому разработчикам систем следует избегать оценки скорости вращения двигателя отдельно от передаточного отношения редуктора, диаметра барабана или конечного крутящего момента.

Выбор подходящего двигателя для морских лебедок, шпилей и кранов.

Как правило, данное приложение дает наиболее четкое представление о том, какой архитектуре поршневого двигателя следует отдать приоритет.

1. Швартовочные и якорные лебедки

В швартовочных и якорных лебедках большое внимание уделяется управлению на низких скоростях и высокому крутящему моменту. Лебедка может начать работу, когда трос или цепь уже находятся под значительным натяжением. В этом случае она должна вращаться достаточно плавно, чтобы предотвратить резкое движение троса.

В таких условиях радиально-поршневые двигатели для морских лебедок часто являются подходящим вариантом.

Их работа на низких скоростях позволяет использовать трансмиссии с прямым приводом или относительно низким передаточным отношением. Это особенно полезно для оборудования, где плавное вращение барабана важнее, чем достижение очень высокой скорости вращения двигателя.

Дизайнерам следует оценить:

• Номинальное усилие натяжения лески
• Максимальная длина линии
• Диаметр барабана
• Диаметр первого и внешнего слоев каната
• Требуемая скорость транспортировки
• Максимальное давление
• Требуемый рабочий объём двигателя
• давление отпускания тормоза
• Запас пускового момента
• Механический КПД коробки передач

Крутящий момент на барабане следует рассчитывать исходя из силы натяжения троса и эффективного радиуса барабана, а не оценивать только по мощности двигателя.

В тех случаях, когда лебедке требуется как очень высокое тяговое усилие, так и относительно высокая скорость подъема, можно рассмотреть использование поршневого двигателя с регулируемым рабочим объемом или многоскоростной гидравлической системы.

2. Шпили

Лебедки часто работают на относительно низких скоростях вращения и требуют предсказуемого крутящего момента на протяжении повторяющихся рабочих циклов. Операторам может потребоваться точный контроль при натяжении тросов, поэтому стабильное вращение на низкой скорости имеет важное значение.

Таким образом, низкоскоростной радиально-поршневой двигатель хорошо соответствует функциональным требованиям, особенно в тех случаях, когда двигатель напрямую соединен с лебедкой или через простую систему редуктора.

Однако в компактных конструкциях лебедок со встроенным планетарным редуктором также можно эффективно использовать аксиально-поршневые двигатели.

Решение зависит от того, что является более важным при проектировании: компактные габариты двигателя или прямой крутящий момент на низких оборотах.

3. Морские палубные краны

Краны содержат несколько гидравлических функций с различными требованиями. Системы подъема, поворота и изменения стреловидности не должны автоматически использовать один и тот же тип двигателя.

Подъемная лебедка крана должна обеспечивать высокий крутящий момент и надежно удерживать груз, в то время как для поворотного привода приоритет может отдаваться компактной установке и контролируемому двунаправленному перемещению.

Для поворотного механизма с зубчатой передачей весьма практичным может оказаться аксиально-поршневой двигатель с планетарным редуктором. Двигатель может эффективно работать на более высокой частоте вращения, в то время как редуктор снижает скорость и увеличивает выходной крутящий момент.

Для особо тяжелых работ по подъему грузов лебедкой, где преобладают очень низкая скорость и высокий крутящий момент, может быть предпочтительнее радиально-поршневая конфигурация.

4. Оборудование для погрузочно-разгрузочных работ на морских платформах

Оборудование для погрузочно-разгрузочных работ на морских платформах подвергается сильно изменяющимся нагрузкам. Движение волн может вызывать резкие изменения натяжения троса, а многократные реверсы и ударные нагрузки предъявляют дополнительные требования к приводной системе.

При выборе двигателя следует учитывать не только теоретический крутящий момент. Гидравлический двигатель для тяжелых морских условий эксплуатации также должен оцениваться по следующим параметрам:

• Пики давления
• Несущая способность
• предельные значения давления в корпусе
• Частота реверсирования
• Требования к охлаждению
• Совместимость тормозов
• Чувствительность к загрязнению
• Допустимые нагрузки на наружный вал

Правильно подобранный двигатель должен демонстрировать стабильную работу в реальных условиях эксплуатации, а не просто соответствовать номинальным расчетным показателям.

Необходимо оценивать одновременно давление, вытесняющий крутящий момент и скорость.

Часто встречающаяся ошибка при выборе заключается в сравнении двигателей в первую очередь по максимальному давлению. Способность выдерживать высокое давление важна, но она не говорит конструктору о том, как будет вести себя машина.

Взаимодействие между давлением, перемещением, потоком и механическим обжатием следует рассматривать как единую приводную систему.

Смещение двигателя

Рабочий объём представляет собой теоретический объём гидравлической жидкости, необходимый для одного оборота двигателя. Больший рабочий объём, как правило, означает больший крутящий момент при том же перепаде давлений, но меньшую скорость вращения при заданном расходе.

Это объясняет, почему гидравлический двигатель большого рабочего объема может быть эффективен в тяжелых морских лебедках.

Рабочее давление

Выбор двигателя не должен основываться исключительно на абсолютном максимальном давлении. Конструктор должен различать постоянное рабочее давление, прерывистое давление и допустимое пиковое давление.

Система, непрерывно работающая на пределе номинальной мощности двигателя, может испытывать большие термические и механические нагрузки, чем система, разработанная с учетом соответствующего рабочего запаса.

Гидравлический поток

Доступный расход определяет достижимую скорость вращения двигателя. Установка двигателя большего рабочего объёма может улучшить крутящий момент, но может снизить максимальную скорость, если не увеличить расход насоса.

Этот компромисс особенно важен при выборе гидравлического двигателя для якорных лебедок, где требуются как высокая сила тяги, так и практичная скорость натяжения троса.

Редуктор

Gearboxes change the relationship between motor speed and final machine speed.

An axial piston motor running at a relatively high speed can drive a drum through a planetary gearbox. The gearbox reduces speed while multiplying torque at the output.

A radial piston motor may operate at a lower shaft speed and require a smaller reduction ratio.

Neither architecture is automatically more efficient at system level. The correct comparison includes the motor, gearbox, bearings, couplings and hydraulic operating point.

Simplified Application Comparison

Shipboard Equipment	Main Operating Requirement	Motor Configuration Commonly Considered
Mooring winch	Very high starting torque and low-speed stability	Radial piston motor
Anchor windlass	Heavy load and controlled low speed	Radial piston or geared axial piston motor
Capstan	Smooth low-speed rotation	Radial piston motor or compact geared axial motor
Crane hoist	High torque with controlled lifting speed	Radial or axial piston motor depending on gearing
Crane slewing drive	Compact dimensions and bidirectional control	Axial piston motor with gearbox
Cable handling machine	Variable load and repeated operation	High-torque piston motor
Offshore winch	Shock loading and continuous heavy duty	Heavy-duty radial or axial configuration
Auxiliary machinery	Compact drive and moderate torque	Axial piston motor

The table should be treated as an initial selection direction rather than a universal rule. The final motor model still needs to be calculated according to the machine’s actual duty cycle.

Marine Installation Conditions That Should Not Be Overlooked

Ships impose environmental and installation requirements that are less significant in many factory hydraulic systems.

Salt-laden air, humidity, vibration, restricted ventilation and limited access can affect motor reliability and maintenance planning.

A suitable marine grade hydraulic motor should therefore be considered as part of the complete installation.

Corrosion Protection

External motor surfaces, mounting interfaces and fasteners may be exposed to humid or corrosive environments. Surface protection requirements should be agreed according to the installation location.

Equipment operating on an open deck generally needs more attention to corrosion resistance than machinery installed in a protected hydraulic room.

Case Drain Arrangement

Many piston motors require a correctly designed case drain connection. Excessive housing pressure can affect shaft sealing and motor reliability.

The drain line should normally minimize back pressure and avoid routing conditions that trap pressure within the motor casing.

For bidirectional applications, the hydraulic circuit should also be reviewed to ensure proper case flushing and lubrication under both directions of rotation.

Hydraulic Fluid Cleanliness

Piston motors contain precision internal components. Contaminated hydraulic oil can accelerate wear and reduce volumetric efficiency.

A marine hydraulic system should therefore include suitable filtration and commissioning procedures. New piping should not be assumed clean simply because it has not yet been used.

Flushing the hydraulic circuit before commissioning helps protect the piston motor for ship deck machinery and other hydraulic components from installation debris.

Cooling

Hydraulic losses eventually become heat. Continuous winch or crane operation may require careful evaluation of system heat rejection.

The designer should calculate not only motor efficiency but total losses from pumps, valves, motors and pressure control devices.

A motor operating continuously at an inefficient point may create an unnecessary cooling burden even if its nominal power rating is sufficient.

Braking and Load Holding

Many shipboard drives require a mechanical brake. The hydraulic motor alone should not automatically be treated as the primary static load-holding device.

Winch and crane systems frequently use spring-applied hydraulically released brakes. Motor selection therefore needs to account for brake opening pressure, brake torque and the sequence between pressure buildup and motor movement.

This coordination is particularly important in hydraulic winch motor systems carrying suspended or tensioned loads.

Fixed Displacement or Variable Displacement Which Is Better

Another important decision is whether the marine equipment requires fixed or variable displacement.

A fixed displacement piston motor provides a relatively simple relationship between hydraulic flow and rotational speed. It can be attractive for machines operating within a defined torque and speed range.

For a mooring capstan operating at a relatively consistent speed, this simplicity can be beneficial.

Variable-displacement motors provide an additional control dimension. Reducing displacement can increase motor speed at a given flow, while increasing displacement provides greater theoretical torque for a given pressure differential.

This can be useful in hydraulic systems that need a wide working range.

An axial variable displacement motor is therefore often considered where equipment needs both high-torque working movement and faster unloaded movement.

Variable displacement should not, however, be added simply because it provides more adjustment. The additional control mechanism needs to solve a real operating requirement.

For machinery where one displacement already covers the required speed and torque envelope, a fixed-displacement motor may provide a simpler solution.

The choice should consider:

• Required speed ratio
• Loaded and unloaded operating conditions
• Control method
• Hydraulic circuit complexity
• Response requirements
• Installation access
• Maintenance philosophy

The objective is not maximum adjustability but the simplest drive configuration that reliably covers the vessel’s operating envelope.

A Practical Selection Process for Shipyards and Marine Equipment Builders

При сравнении радиально-поршневых двигателей с серией аксиальных двигателей структурированный процесс выбора позволяет избежать несоответствий между каталожными данными и фактическими требованиями к оборудованию.

Сначала определите требуемый крутящий момент на приводимом механизме. Для лебедок его следует рассчитать, исходя из тягового усилия и радиуса барабана. Для поворотного оборудования рассчитайте крутящий момент, исходя из ожидаемого сопротивления, ускорения и внешней нагрузки.

Во-вторых, определите реалистичный диапазон выходной скорости. Не используйте только максимальную скорость. Минимальная стабильная скорость зачастую важнее для морского погрузочно-разгрузочного оборудования.

В-третьих, определите, будет ли двигатель соединен напрямую с ведущим валом или через редуктор.

В системе с прямым приводом предпочтительнее использовать гидравлический двигатель с низкими оборотами и высоким крутящим моментом, тогда как в компактной редукторной системе предпочтительнее использовать аксиально-поршневой привод, работающий на более высокой скорости вращения двигателя.

В-четвертых, определите полный рабочий цикл. Запишите, как долго двигатель работает непрерывно, как часто он переключается в обратном направлении, как часто он запускается под нагрузкой и сколько времени он проводит вблизи максимального давления.

В-пятых, рассчитайте необходимый гидравлический поток в рабочем диапазоне. Убедитесь, что насосная и клапанная система судна может обеспечить необходимый поток без недопустимых потерь давления.

В-шестых, ознакомьтесь с ограничениями при установке. Ориентация вала, диаметр двигателя, осевая длина, монтажный фланец, положение портов, доступ к сливу из корпуса и зазор для обслуживания — все это может определять возможность установки технически подходящего двигателя.

В-седьмых, проанализируйте экологические и системные требования, включая тип жидкости, фильтрацию, температуру окружающей среды, защиту от коррозии и требования к классификации, где это применимо.

Наконец, сравним технологии двигателей на системном уровне.

Радиально-поршневой двигатель с меньшим количеством ступеней механического редуктора может быть физически больше по размерам, но проще в качестве приводного механизма.

Аксиально-поршневой двигатель может быть более компактным и обеспечивать более широкий диапазон скоростей, но требует редуктора соответствующего размера.

Лучшим вариантом является тот, который создает наиболее подходящую комплексную судовую гидравлическую трансмиссию, а не обязательно двигатель с самыми высокими индивидуальными характеристиками, указанными в каталоге.

Радиальный или осевой двигатель: какой двигатель следует выбрать для судна?

Не существует единой, идеальной для всех судовых машин, архитектуры поршневого двигателя.

Радиально-поршневые двигатели особенно хорошо подходят для случаев, когда приоритетными являются низкая частота вращения, значительный пусковой момент и прямой высокий крутящий момент. Эти характеристики делают их весьма актуальными для морских лебедок, шпилей, кабелеукладочных машин и других тяжелых палубных приводов.

Серия осевых двигателей становится особенно привлекательной там, где важны компактные размеры, более высокая рабочая скорость, переменный рабочий объём или интеграция с планетарным редуктором. Эти характеристики могут быть полезны для поворотных механизмов кранов, компактных лебедок с редуктором и различных вспомогательных приводов.

Для многих морских проектов правильный выбор определяется тремя вопросами:

1. Какой крутящий момент должна создавать машина на своем выходном валу?
2. С какой минимальной и максимальной скоростью должно работать оборудование?
3. Какой вариант привода лучше: низкоскоростной прямой привод или высокоскоростной редукторный привод?

После того как будут даны ответы на эти вопросы, сравнение радиальных и аксиальных поршневых технологий станет гораздо яснее.

Поэтому верфям и производителям гидравлического оборудования следует выбирать двигатель вместе с редуктором, насосом, регулирующими клапанами и приводным оборудованием, а не рассматривать каждый компонент по отдельности.

Правильно подобранный поршневой морской двигатель может обеспечить стабильный запуск, точное управление на низких оборотах и надежную непрерывную работу, а также упростить всю гидравлическую трансмиссию.

Для проектов, связанных с тяжелыми лебедками и прямыми низкоскоростными приводами, радиально-поршневые двигатели следует оценивать на ранних этапах проектирования. Для компактных установок и редукторных трансмиссий, требующих более широкого диапазона рабочих скоростей, серия осевых двигателей представляет собой еще один практичный способ создания эффективного судового гидравлического оборудования.
